Gelişmiş Optik Sistemler: Aberasyonlar, Geniş Açılı Görüntüleme ve Biyolojik Gözler

• 1. Mercek Kusurları (Aberasyonlar)
  • 1.1 Vinyet (Vignetting)
  • 1.2 Kromatik Aberasyon
  • 1.3 Geometrik Distorsiyonlar
• 2. Geniş Açılı ve Katadioptrik Görüntüleme Sistemleri
  • 2.1 Balıkgözü (Fisheye) Mercekler
  • 2.2 Katadioptrik Sistemler
  • 2.3 Kornea Yansıması (Corneal Imaging)
• 3. Biyolojik Göz Tasarımları ve Evrim
  • 3.1 Evrimsel Süreç
  • 3.2 Karşılaştırmalı Biyoloji
  • 3.3 İnsan Gözü ve Akomodasyon
  • 3.4 Tarak (Scallop) Gözleri: Doğanın Ayna Teleskopları
• Özet

1. Mercek Kusurları (Aberasyonlar)

Mükemmel mercekler dahi, ışığın doğasından kaynaklanan aberasyon adı verilen istenmeyen etkiler üretir. Bunlar üretim hatası değil, fiziksel sınırlamalardır.

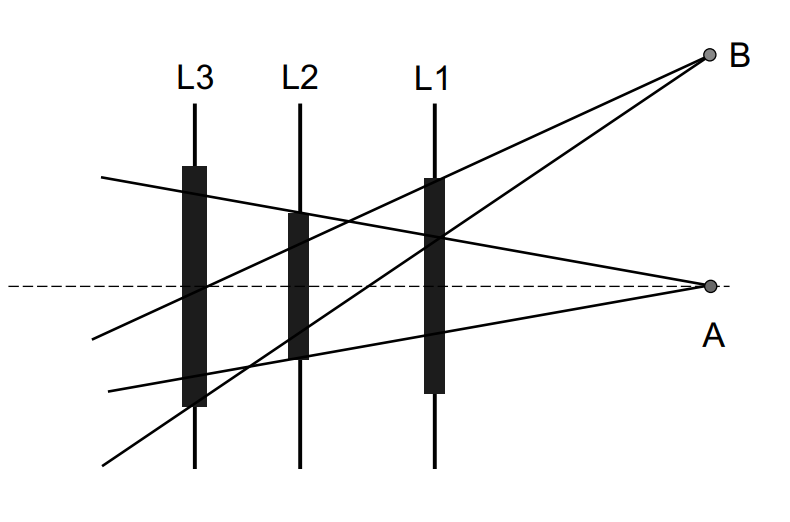

1.1 Vinyet (Vignetting)

Vinyet, görüntü köşelerinin kararmasıdır. İki ana nedeni vardır:

1. Mercek gövdesinin eğik gelen ışınları fiziksel olarak engellemesi.
2. Görüntü alanının çevresinde katı açı (solid angle) azalması.

Sonuç, görüntünün merkezinden köşelerine doğru kademeli bir parlaklık düşüşüdür.

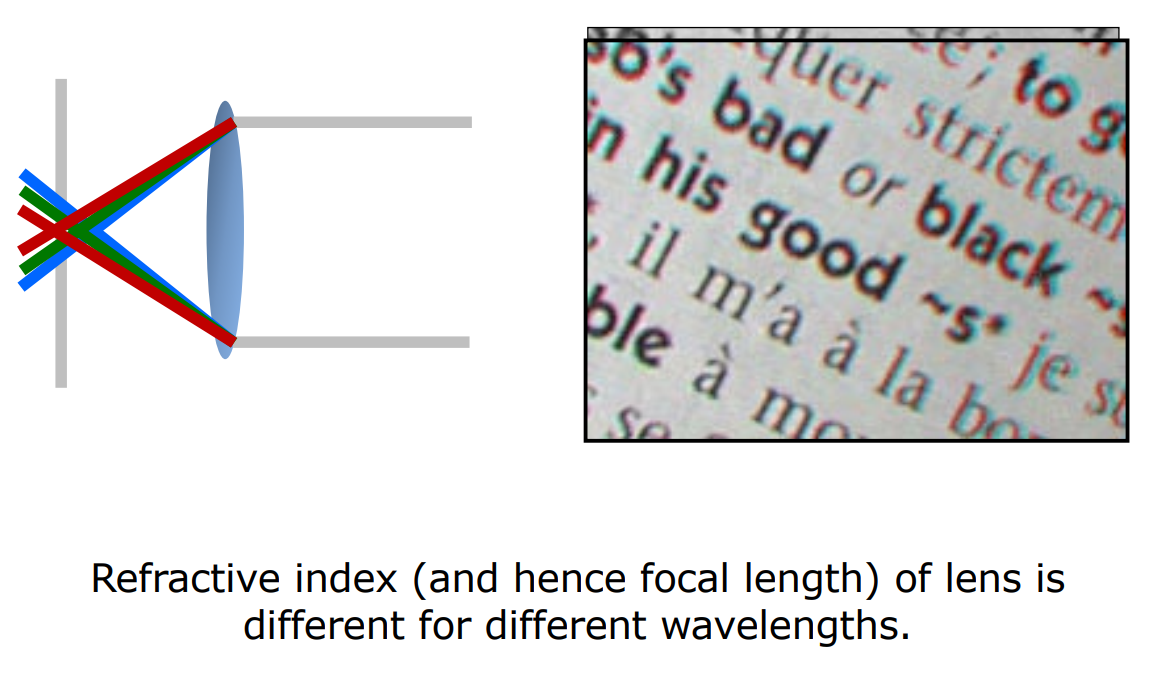

1.2 Kromatik Aberasyon

Camın kırılma indisi, ışığın dalga boyuna ($\lambda$) bağlıdır. Görünür ışık spektrumunda (400 nm — 700 nm), mavi ışık (400 nm) kırmızı ışıktan (700 nm) daha fazla bükülür. Bu, farklı renklerin farklı düzlemlerde odaklanmasına ve nesne kenarlarında renk saçaklanmalarına yol açar.

flowchart LR
    A["Beyaz Işık<br/>400-700 nm"] --> B["Mercek"]
    B --> C["Mavi Odak<br/>(daha kısa odak)"]
    B --> D["Kırmızı Odak<br/>(daha uzun odak)"]
    C --> E["Kenarlarda Renk Saçaklanması"]
    D --> E

    style A fill:#1a1a2e,stroke:#fff,color:#fff
    style B fill:#16213e,stroke:#4cc9f0,color:#fff
    style C fill:#1a1a2e,stroke:#4361ee,color:#4361ee
    style D fill:#1a1a2e,stroke:#e94560,color:#e94560
    style E fill:#0f3460,stroke:#f72585,color:#fff

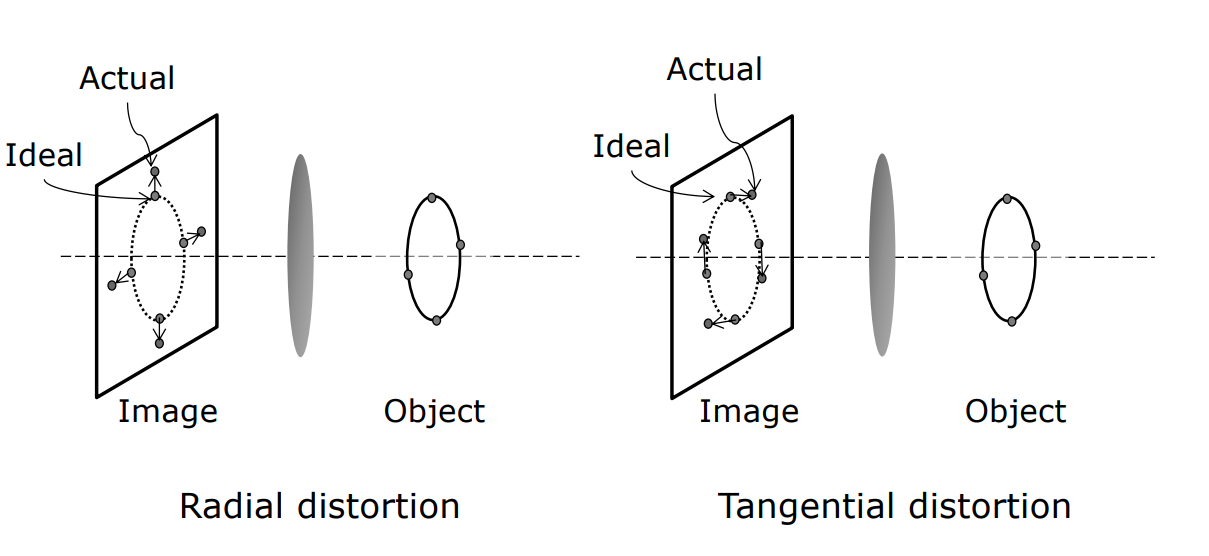

1.3 Geometrik Distorsiyonlar

Radyal distorsiyon (fıçı/barrel distorsiyonu) görüntüyü dışa doğru şişirir. Bu etkiler, bilgisayarlı görü yazılımlarıyla tersine eşleme yapılarak düzeltilebilir — distorsiyon parametrelerini modelleyen ve tersini alan bir kalibrasyon süreci.

Önemli Çıkarım: Distorsiyon deterministiktir ve düzeltilebilir — lens modelini bilmek hassas geometrik düzeltme sağlar.

2. Geniş Açılı ve Katadioptrik Görüntüleme Sistemleri

Bu sistemler, standart perspektif izdüşümün sınırlarını aşmak için tasarlanmıştır ve özellikle güvenlik ile robotik alanında stratejik öneme sahiptir.

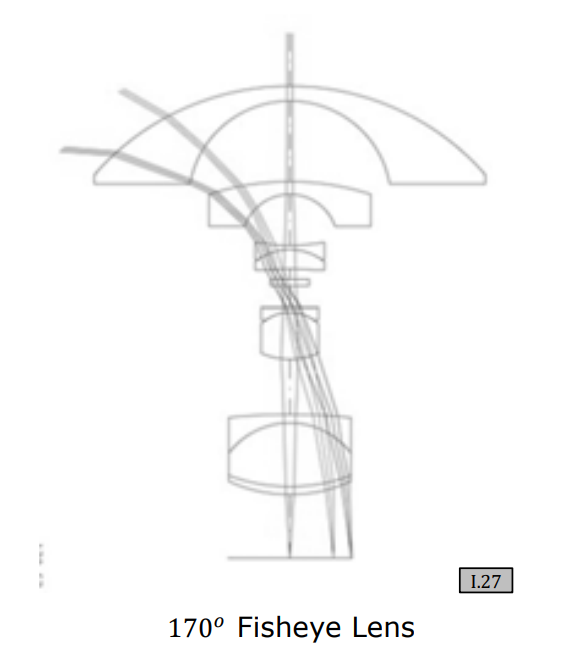

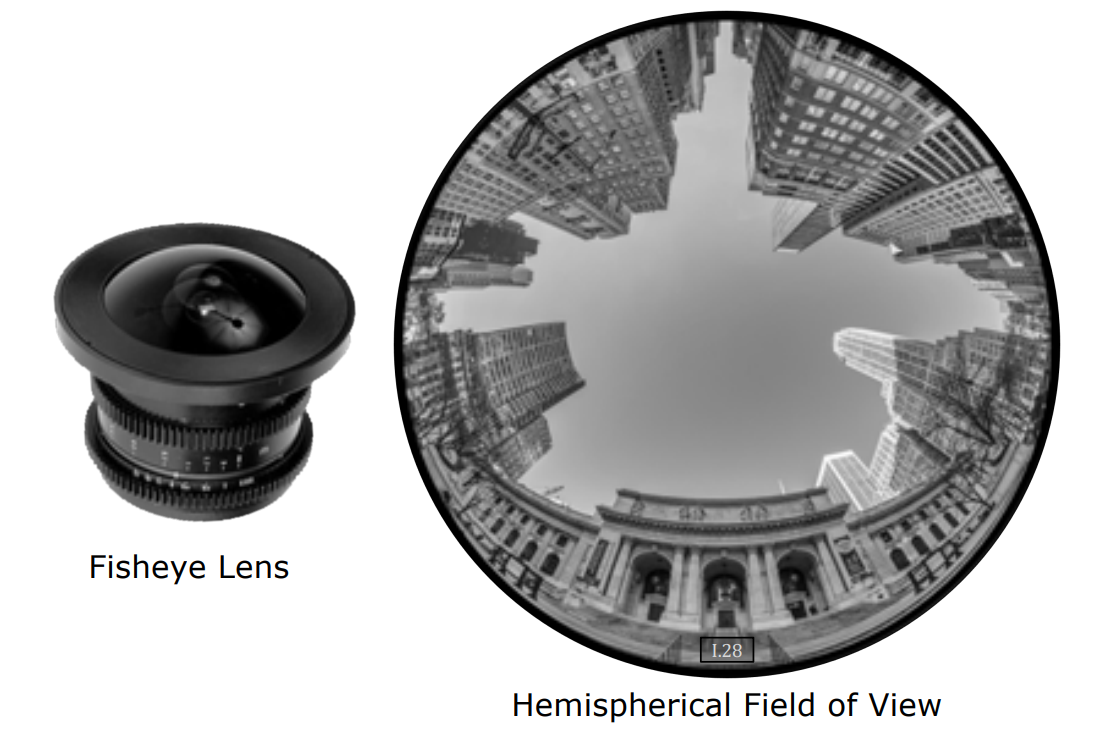

2.1 Balıkgözü (Fisheye) Mercekler

Balıkgözü mercekler, menisküs mercekler kullanarak aşırı ışık bükülmesi sağlar. Tek bakış noktası (single viewpoint) kısıtlaması, yazılımsal düzeltme için kritiktir — tüm ışınların tek bir optik merkezde buluşması, görüntünün matematiksel olarak açılabilmesi için gereklidir.

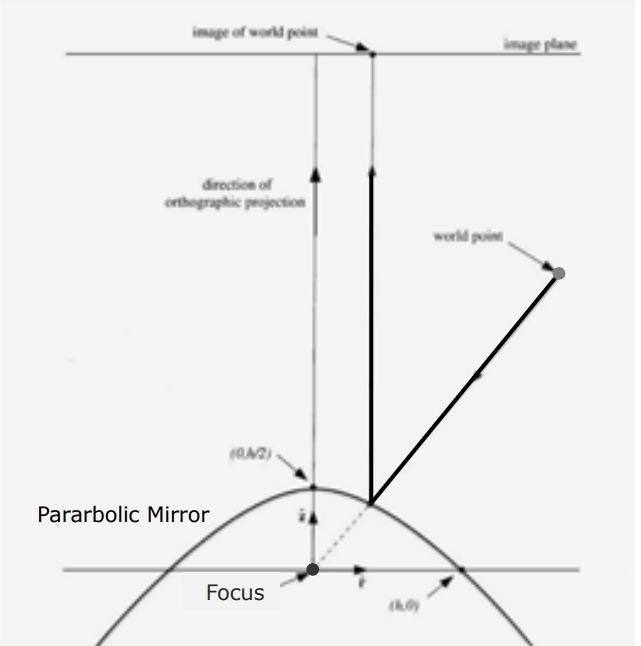

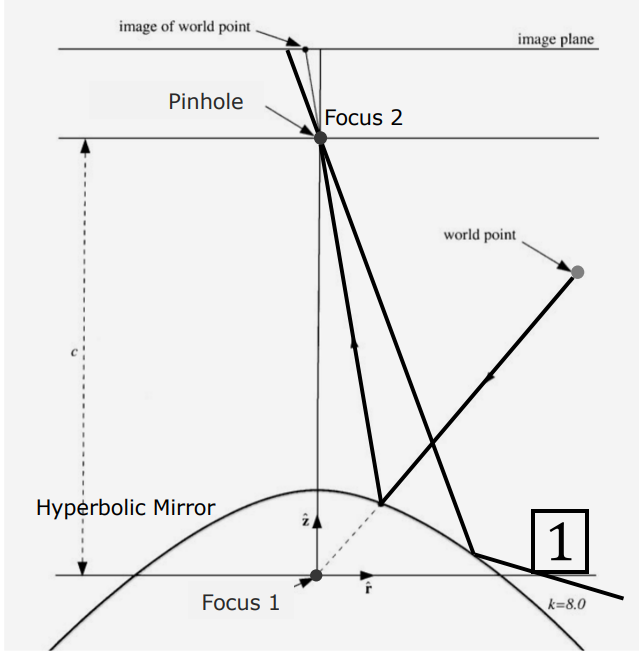

2.2 Katadioptrik Sistemler

Katadioptrik sistemler, aynalar (katoptrik) ve mercekleri (dioptrik) birleştirir:

2.3 Kornea Yansıması (Corneal Imaging)

İnsan gözünün korneası dışbükey bir ayna gibi davranır. Limbus tespiti ve korneal yansıma analizi ile bir kişinin o an neye baktığı (retinal görüntü), dışarıdan çekilen yüksek çözünürlüklü bir fotoğrafla analiz edilebilir.

flowchart LR
    A["Harici Kamera"] -->|"Yüksek çözünürlüklü foto"| B["Kornea Yansıması<br/>Dışbükey ayna"]
    B -->|"Limbus tespiti"| C["Bakış Yönü Analizi"]
    C -->|"Ters izdüşüm"| D["Retinal Görüntü<br/>(Kişinin gördüğü)"]

    style A fill:#1a1a2e,stroke:#e94560,color:#fff
    style B fill:#16213e,stroke:#4cc9f0,color:#fff
    style C fill:#0f3460,stroke:#f72585,color:#fff
    style D fill:#1a1a2e,stroke:#06d6a0,color:#fff

3. Biyolojik Göz Tasarımları ve Evrim

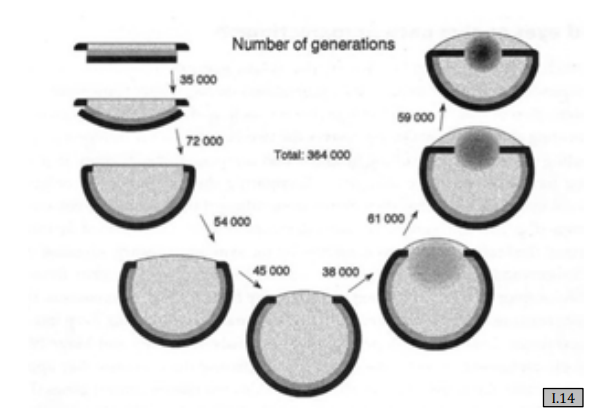

Doğadaki gözler, görüntü oluşum prensiplerinin evrimsel mükemmelliğini temsil eder. Nilsson tarafından yapılan simülasyon, ışığa duyarlı düz bir epitelyum dokusunun sadece 400.000 nesil içinde karmaşık bir göze dönüşebileceğini göstermiştir.

3.1 Evrimsel Süreç

flowchart LR
    A["Düz Işığa Duyarlı Epitelyum"] --> B["Yönsel Duyarlılık İçin Kavislenme"]
    B --> C["Keskinlik İçin Açıklığın Daralması"]
    C --> D["Işık Toplama İçin Mercek Oluşumu"]
    D --> E["Karmaşık Göz"]

    style A fill:#1a1a2e,stroke:#4cc9f0,color:#fff
    style B fill:#16213e,stroke:#4cc9f0,color:#fff
    style C fill:#0f3460,stroke:#f72585,color:#fff
    style D fill:#16213e,stroke:#e94560,color:#fff
    style E fill:#1a1a2e,stroke:#06d6a0,color:#fff

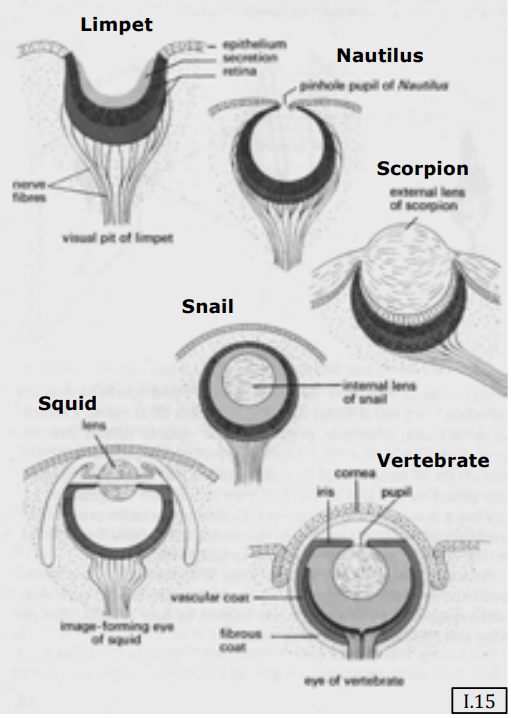

3.2 Karşılaştırmalı Biyoloji

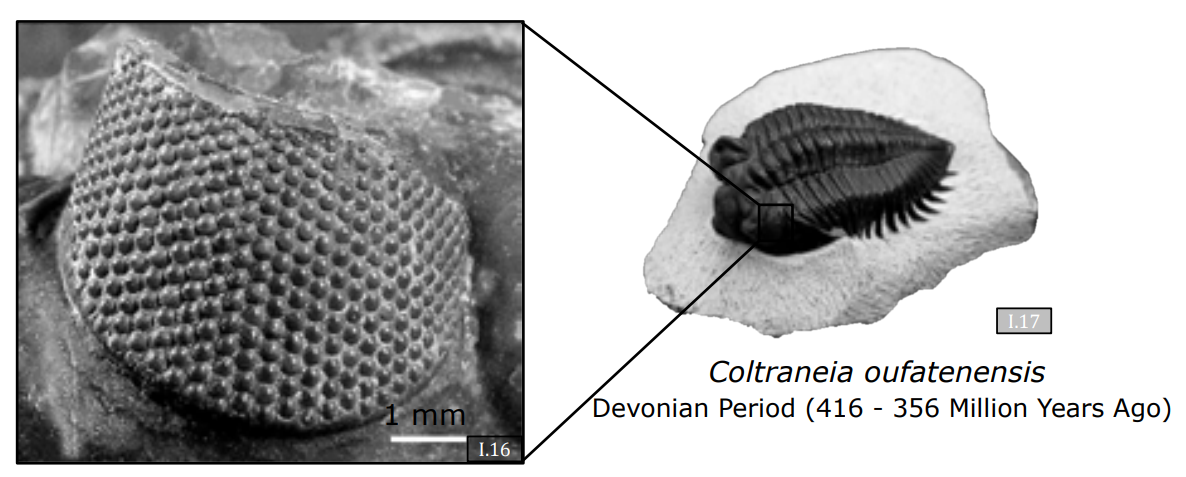

İlginç Bilgi: Trilobit gözleri mercek malzemesi olarak kalsit kullanıyordu — yaşla yumuşamayan bir mineral. Bu sayede trilobitler ömürleri boyunca mükemmel görüşe sahipti.

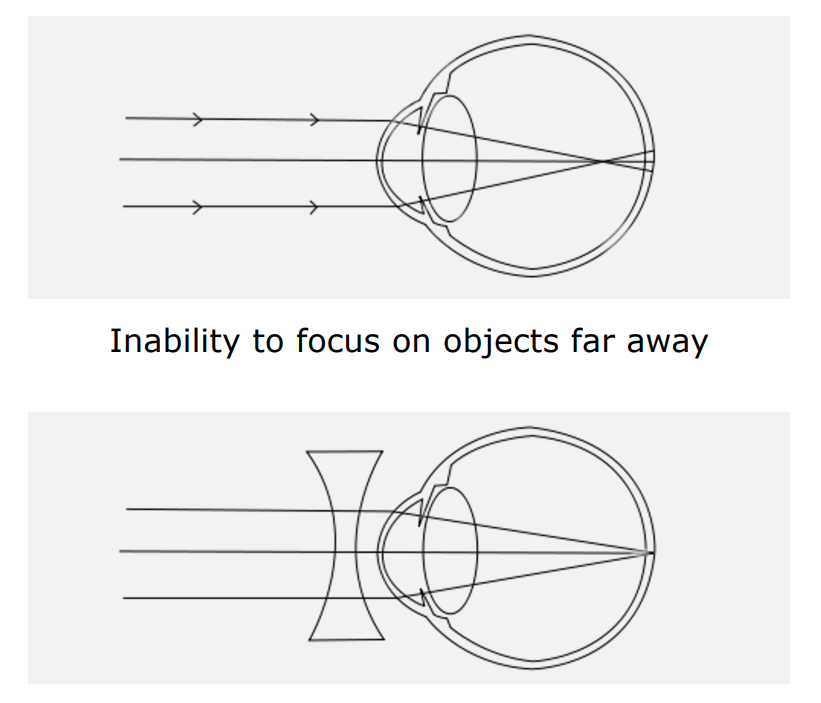

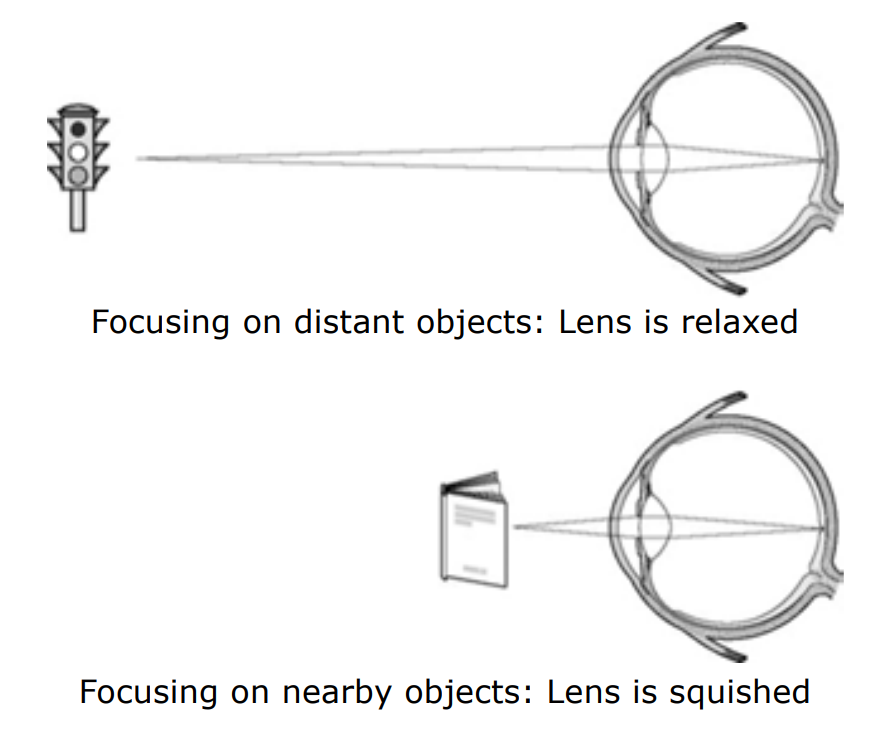

3.3 İnsan Gözü ve Akomodasyon

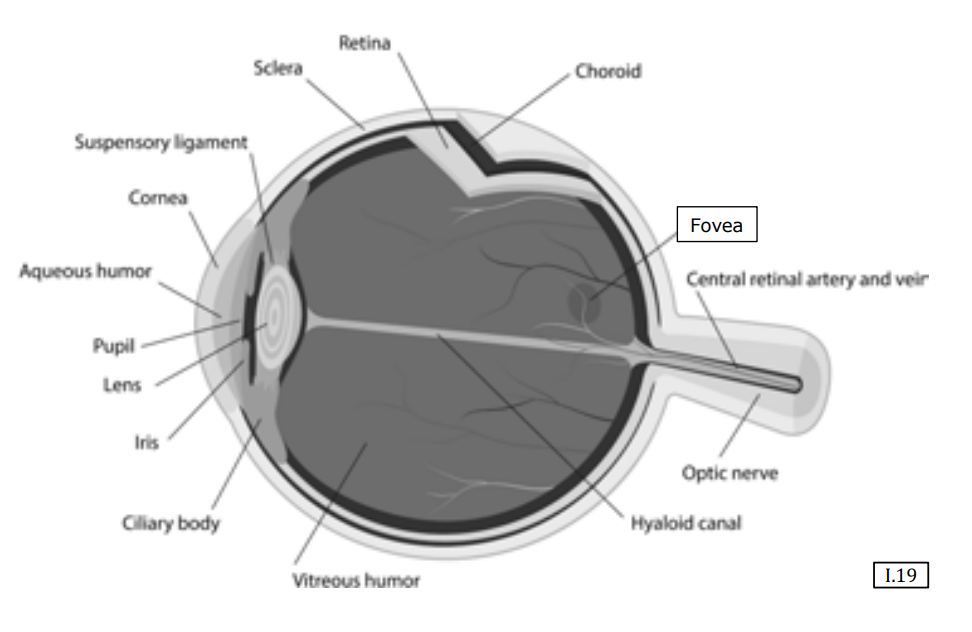

İnsan gözü iki optik elemanı birleştirir:

1. Kornea — Bükme gücünün çoğunu sağlar (hava ve doku arasındaki kırılma indisi farkı).
2. Kristalin Mercek — Şekil değiştirerek akomodasyon (farklı mesafelere odaklanma) sağlayan sıvı dolu esnek bir mercek.

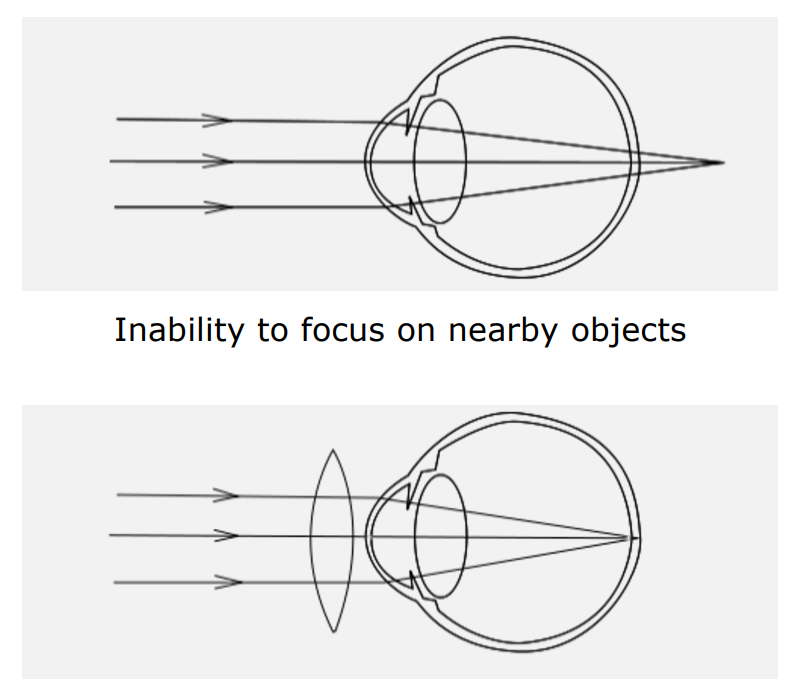

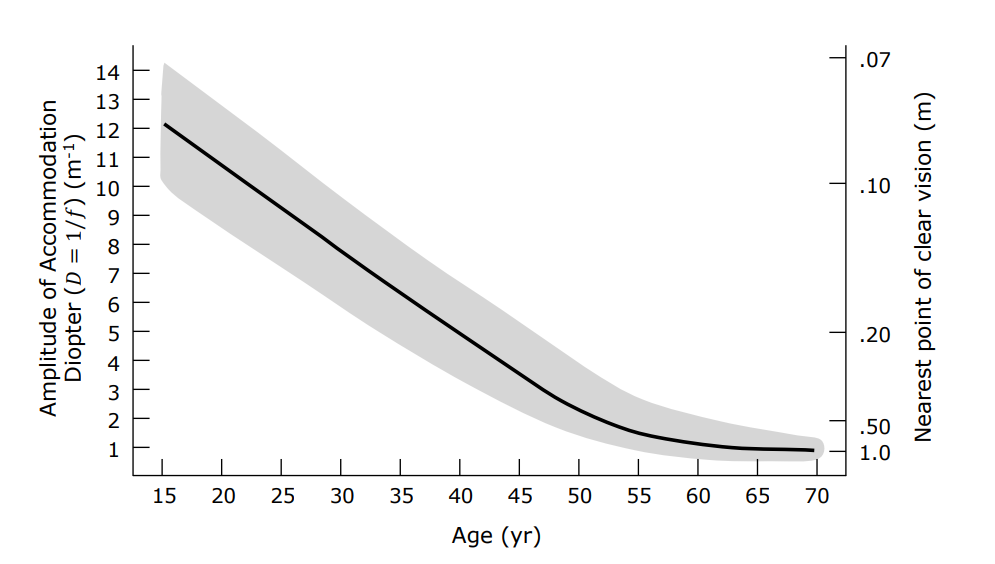

Yaşla birlikte kristalin mercek sertleşir (presbiyopi):

$$ \text{Minimum Odak Mesafesi} \approx \begin{cases} 7 \text{ cm} & \text{10 yaşında} \ 10 \text{ cm} & \text{20 yaşında} \ 50 \text{ cm} & \text{50+ yaşında} \end{cases} $$

3.4 Tarak (Scallop) Gözleri: Doğanın Ayna Teleskopları

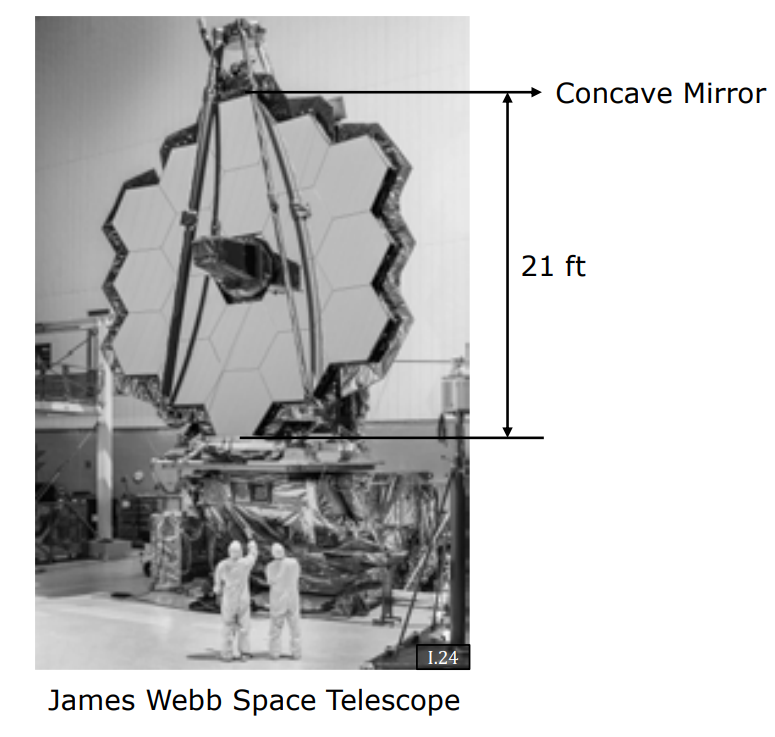

Tarakların yüzlerce gözü vardır ve her biri ışığı odaklamak için mercek yerine içbükey parabolik ayna kullanır. Bu, James Webb Uzay Teleskobu ile aynı optik prensiptir — biyoloji ve mühendislik arasında dikkat çekici bir yakınsak evrim örneği.

Özet

• Aberasyonlar (vinyet, kromatik, distorsiyon) mercek sistemlerinin kaçınılmaz fiziksel etkileridir.
• Katadioptrik sistemler özel görüntüleme için ayna ve mercekleri birleştirir (panoramik, teleskop).
• Kornea görüntüleme, harici fotoğraflardan bakış yönü tespiti sağlar.
• Biyolojik gözler iyi anlaşılmış bir evrimsel yol izler ve çeşitli optik stratejiler sunar — iğne deliği (nautilus), bileşik (trilobit), kırıcı (insan) ve yansıtıcı (tarak).
• İster antik bir trilobit merceği ister modern bir sıvı mercek olsun, görüntü oluşumu, 3B dünyayı 2B düzlemde anlamlandırmanın hem biyolojik hem de teknolojik evrimdeki en merkezi başarısıdır.
